拖鏈電纜具有良好的耐彎曲性和耐磨性，能夠適應不同的使用場景，在很多環境中都有很好的應用效果。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

然而，在實際的工作場景中，由于信號干擾或環境不良等因素的影響，經常會出現設備無法正常運轉的情況。所以，為了提高傳輸效率，降低干擾，一般會采用屏蔽電纜。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

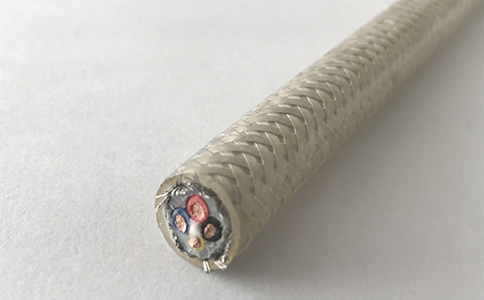

拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾，來自內部與外部的電磁干擾強度不同，對電纜屏蔽的要求也不同。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

屏蔽拖鏈電纜的3種屏蔽層接地方式：SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

第一、 屏蔽層懸浮SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

這種接地方式只有屏蔽電場耦合干擾能力，沒有抑制磁場耦合干擾能力； SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

第二、單端接地SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

屏蔽拖鏈電的屏蔽層一端直接接地，另一端不接地或者通過保護接地，利用抑制電勢電位差達到消除電磁干擾的目的。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

這種接地方式的原理是利用非接地端的屏蔽層對地之間有感應電壓存在，但屏蔽層無電勢環流通過，流過負載電阻之后，再通過屏蔽層返回信號源，所以產生的磁場干擾相互抵消。可以很好的抑制磁場干擾，同時也能很好的抵制磁場耦合干擾。 SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

第三、兩端接地SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

屏蔽拖鏈電纜的屏蔽層兩端直接接地。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

這種接地方式是利用電勢環流來減小干擾，因為電纜電勢不相等，會形成很大的電勢環流，環流會對信號產生抵消衰減效果。但兩端接地的方式抑制磁場耦合干擾的能力比單端接地方式要差，相同點是都具有屏蔽電場耦合干擾作用。SG5卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  耐折拖鏈電纜的彎折次數越高越好嗎？

  答

  理論上，耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此。
