什么是柔性電纜彎曲半徑

在柔性電纜的技術參數中,我們經常會看到彎曲半徑這一項,這里我們來講解一下,柔性電纜彎曲半徑。
柔性電纜彎曲半徑是保證電纜正常使用的最小臨界值,若電纜的實際使用彎曲半徑小于這一數值時,必定會影響電纜的使用壽命。
玖泰的柔性電纜分為固定安裝用柔性電纜和移動使用柔性電纜。
固定安裝用柔性電纜的最小彎曲半徑為4Xd(d為電纜外徑),即電纜外徑的4倍。
移動使用的柔性電纜最小彎曲半徑為7.5Xd(d為電纜外徑),即電纜外徑的7.5倍。

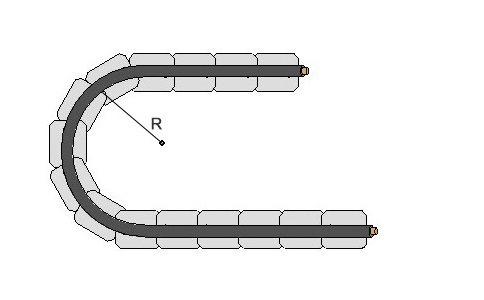

移動使用的柔性電纜一般會與油管、水管和氣管共同放置在拖鏈中,為了不影電纜的使用壽命,必須注意拖鏈彎曲半徑的選擇。
- 柔性電纜:國產柔性拖鏈電纜的彎曲半徑是其最大外徑的7.5倍左右;進口柔性拖鏈電纜的彎曲半徑是其最大外徑的6倍左右;
- 油管:油管的彎曲半徑是其最大外徑的12倍左右;
- 水管和氣管:水管和氣管的彎曲半徑是其最大外徑的10~12倍左右;
因此,為柔性拖鏈電纜選取和安置拖鏈時,應注意電纜、油管、水管和氣管對拖鏈彎曲半徑的要求。
-
問
辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑?
答通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜,但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質,只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性,但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素,那么先不說進口高端拖鏈電纜品牌,至少國產拖鏈電纜品牌在
